高壓鎳錳酸鋰正極材料在高能鋰離子電池領域的應用極具潛力。阻礙其規?；瘧?yīng)用的主要原因是材料與電解液之間的副反應較為嚴重。另外，人們發現減小其顆粒尺寸可以提高倍率性能，但隨之而來的是材料的比表面增加又會加劇副反應的進一步發生，因此，需要制備合適粒徑的LiNi0.5Mn1.5O4，在保證倍率性能的同時，又能提高電池能量密度和循環壽命。這也就需要我們對LiNi0.5Mn1.5O4(LNMO)本身的性能有非常清楚的認識。
首先我們來了解一下LNMO的晶體結構。LNMO以兩種多晶型態存在：一種是由Fd3m空間群組成的面心立方相，即無序LNMO(D-LNMO)，其中，錳離子和鎳離子隨機的分布在16d位點處;另外一種是由P4332空間群組成的原始立方相，即有序LNMO(O-LNMO)，其中，錳離子和鎳離子有序的分布在4a和12d位點處。其中，D-LNMO有兩種形式存在，即氧缺陷LiNi0.5Mn1.5O4-δ和鎳缺陷LiNi0.5-xMn1.5-xO4。鋰離子在LNMO中以三維形式遷移，即通過空八面體位點從一個四面體位點轉移到附近位點，活化能壘受到過渡金屬靜電排斥影響巨大。理論研究表明，O-LNMO中鋰離子遷移的活化能低至300meV，與通過第一性原理計算得到的鋰離子擴散率值10-8-10-9 cm2/s相一致。
那么如何通過測試表征區分D-LNMO和O-LNMO有以下三種方法：

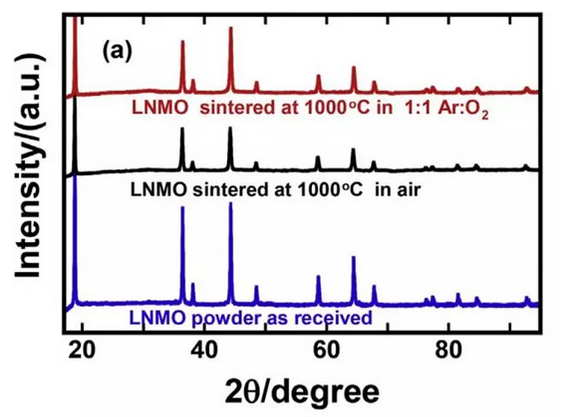

XRD分析：D-LNMO的晶格參數((8.188 )稍大于O-LNMO((8.178 )，這是因?yàn)镈-LNMO中有更多的Mn3+存在。

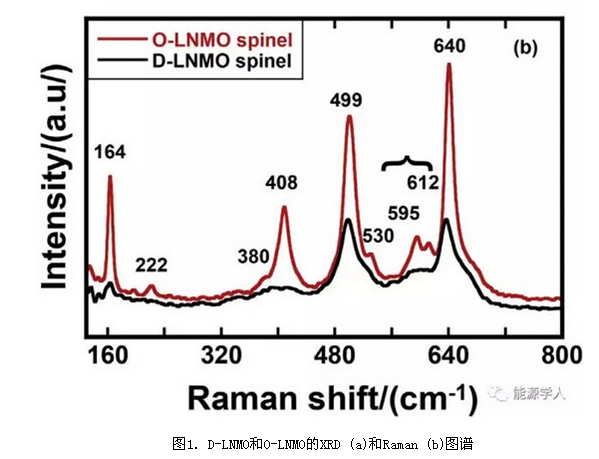

Raman分析：580-620cm-1區域是八面體中MnO6的Mn-O伸展模式特征區域。595 cm-1和 612 cm-1兩處峰代表的是F2g振動模式。其中，O-LNMO在此兩處的峰強度高于D-LNMO(見圖1)，這是因?yàn)镺-LNMO中錳和鎳的排布非常有序。

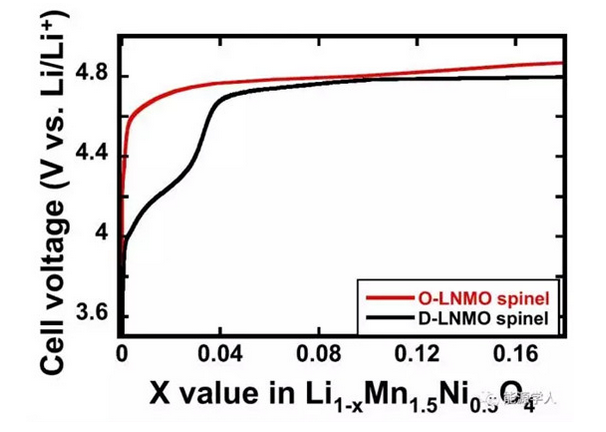

充電電壓平臺不同：對于D-LNMO，在4V處出現了一個小的電壓平臺，這是由Mn3+/ Mn4+電對導致的(見圖2)。這一情況并未出現在O-LNMO中。
圖2. D-LNMO和O-LNMO的部分充電曲線，倍率C/200。
接下里，本文就D-LNMO和O-LNMO的傳輸性能(電導率、離子傳導率和化學擴散)以及電極-電解液界面電荷轉移反應進行系統解讀，為將來該材料的應用與優化打下基礎。
一、D-LNMO和O-LNMO的電導率、離子傳導率和離子擴散性能測試[1]
(1)D-LNMO和O-LNMO的電導率測試采用Li|Ag|LNMO|Ag|Li Swagelok型電池體系。此體系為離子阻隔電池體系，忽略掉離子傳導的影響以準確測量電導率。其中，Ag是離子阻隔層。
圖3. Swagelok型電池體系示意圖

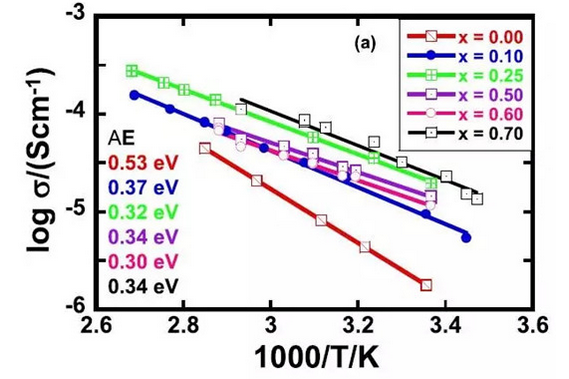

O-LNMO的電導率隨著鋰離子的脫出開始增加，當x值達到0.3后，電導率值出現波動，不再增加(圖4)。對于D-LNMO，x=0時，其電導率值非常高。一旦脫鋰后，電導率呈斷崖式下跌，并與O-LNMO的電導率值相接近。此后，D-LNMO和O-LNMO電導率表現出相類似的趨勢。阿累尼烏斯定律計算結果表明：隨著鋰離子的脫出，O-LNMO的活化能從0.53 eV變化到 0.24eV (±0.03 eV)，D-LNMO的活化能從0.41eV變化到0.22eV (±0.03 eV)。在測試溫度范圍內，D-LNMO和O-LNMO活化能非常相似(圖5)，說明二者具有相似的電子傳導機理。
未脫鋰時，即x=0時(Li1-xNi0.5Mn1.5O4)，D-LNMO的電導率是O-LNMO的15倍，這是因?yàn)镸n3+/ Mn4+混合價態的存在導致了窄帶中空穴的形成。隨后，一旦鋰離子脫出，D-LNMO中的Mn3+轉變?yōu)镸n4+，因此其電導率就會降低至O-LNMO電導率的水平(O-LNMO中的錳都是單一價態，即Mn4+)。當0
